Виды ГНБ установок: классификация по тяговому усилию, типу шасси и производителям

Любой, кто сталкивался с выбором оборудования для бестраншейной прокладки коммуникаций, знает: рынок установок ГНБ огромен. Есть компактные машины для работы в стесненных условиях, а есть гигантские комплексы для прокладки магистральных трубопроводов под реками. Как во всём этом разобраться? На что обращать внимание в первую очередь?

В этой статье мы разложим всё по полочкам. Вы узнаете официальную классификацию установок ГНБ, поймёте, что означают тонны тяги и крутящий момент, чем отличаются самоходные машины от несамоходных, какие бренды сегодня правят бал на рынке, и получите алгоритм выбора установки под свои задачи.

Что такое установка ГНБ и из чего она состоит

Буровая установка ГНБ — это единый комплекс взаимосвязанных механизмов, обеспечивающих под управлением оператора технологический процесс прокладки трубопровода бестраншейным методом. Она включает в себя буровой лафет (подающее устройство), гидравлическую систему, силовой агрегат, систему управления.

Основные элементы установки ГНБ:

• Рама — несущая основа, на которой монтируются все узлы.
• Буровой лафет с кареткой — обеспечивает вращение и поступательную подачу буровых штанг.
• Гидросистема — создаёт тяговое усилие и крутящий момент.
• Насос высокого давления — подаёт буровой раствор в скважину.
• Система управления — позволяет оператору контролировать все параметры бурения.
• Опоры и анкеры — надёжно фиксируют установку на месте работ.
• Ходовая часть (у самоходных машин) — гусеничная или колёсная.

Классификация установок ГНБ: от мини до мега

Основной параметр, по которому установки ГНБ делятся на классы, — максимальное тяговое усилие, измеряемое в килоньютонах (кН) или тоннах (тс). Эта классификация была разработана в Германии в 2000 году и объединила множество существовавших ранее систем. Сегодня она является общепринятой в России и мире.

В соответствии с установившейся классификацией установки ГНБ подразделяются на четыре основных класса:

Класс	Тяговое усилие, кН	Тяговое усилие, тс	Крутящий момент, кН·м	Вес, т	Макс. длина бурения, м	Макс. диаметр трубы, мм
Мини	до 100	до 10,2	1–10	до 7	до 250	200–300
Миди	100–400	10,2–40,8	10–30	7–25	750–800	600–800
Макси	400–2500	40,8–255	30–100	25–60	1000–1200	1000–1250
Мега	более 2500	более 255	более 100	более 60	до 3000 и более	1400–1800

Данные из нормативной документации и отраслевых источников.

Класс Мини (до 10 тс)

Где применяется: Прокладка кабельных линий, оптико-волоконной связи и полиэтиленовых труб диаметром от 200 до 250 мм в условиях плотной городской застройки. Компактные и манёвренные установки этого класса удобны при работе в сильно ограниченном пространстве.

Характеристики: Длина штанг обычно 1,5–3 м, максимальная длина перехода — до 250 м, максимальный диаметр трубы — до 300 мм. Многие мини-установки имеют резиновые гусеницы, не повреждающие асфальт.

Типичные задачи: Подключение частных домов к газо- и водопроводу, прокладка кабеля во дворах и под тротуарами, переходы под небольшими дорогами.

Класс Миди (10–40 тс)

Где применяется: Прокладка трубопроводов диаметром от 600 до 800 мм в городских условиях и сельской местности, при пересечении транспортных магистралей и небольших водных преград.

Характеристики: Длина штанг от 3 до 9 м, максимальная длина перехода — до 750 м, максимальный диаметр трубы — до 1000 мм. Вес установок — от 7 до 25 тонн.

Типичные задачи: Прокладка водопроводов и канализационных коллекторов, пересечение железных дорог и автомагистралей, переходы через реки шириной до 200–300 м.

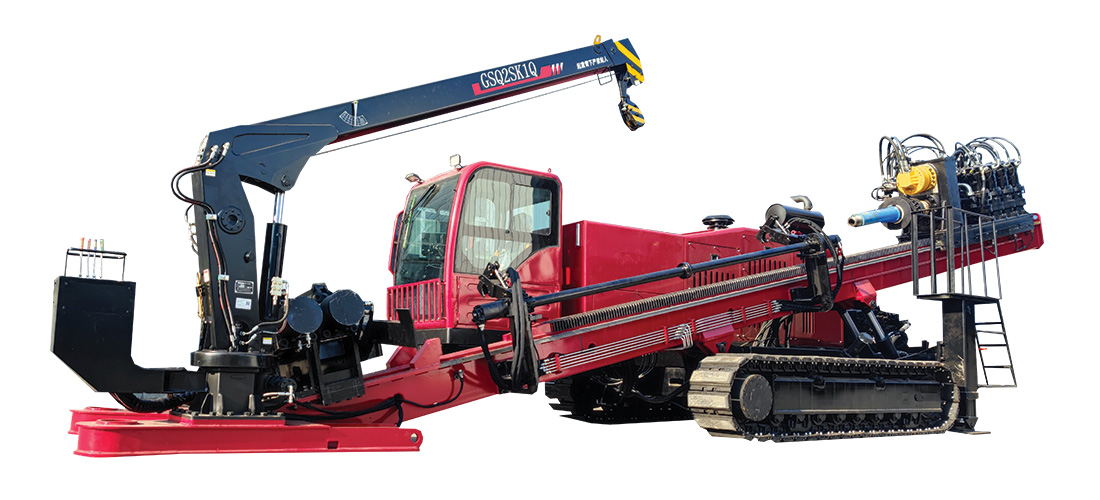

Класс Макси (40–255 тс)

Где применяется: Прокладка трубопроводов большой длины и диаметром от 1000 до 1250 мм.

Характеристики: Длина штанг от 6 до 12 м, максимальная длина перехода — до 1000–1200 м, максимальный диаметр трубы — до 1800 мм. Вес установок — от 25 до 60 тонн.

Типичные задачи: Переходы под крупными реками и водными объектами, прокладка магистральных водоводов и нефтепродуктопроводов, строительство дюкеров.

Класс Мега (более 255 тс)

Где применяется: Прокладка магистральных трубопроводов очень большой длины и диаметром от 1400 до 1800 мм.

Характеристики: Длина бурения может достигать 2000–3000 м, диаметр расширения — до 2000 мм. Вес установок превышает 60 тонн, а тяговое усилие — 2500 кН.

Типичные задачи: Строительство магистральных газо- и нефтепроводов, переходы под судоходными реками и проливами, крупные инфраструктурные проекты.

Дополнительные способы классификации

По способу передвижения

Буровые установки классов Мини, Миди и частично Макси обычно представляют собой самоходные устройства на гусеничном ходу.

Установки класса Мега и некоторые машины класса макси являются несамоходными: они не оборудуются приводом и ходовым механизмом, а размещаются на опорной раме, которая устанавливается на спланированную грунтовую площадку и фиксируется анкерами. Такие установки доставляются на объект трейлерами или собираются из отдельных модулей на месте.

Существует также промежуточный вариант — установки на колёсном прицепе, которые передвигаются буксированием.

По управляемости

По своему назначению установки ГНБ делятся на два типа:

• Для горизонтального бурения — создают только прямые скважины (менее распространены, чаще используются в стационарных условиях).
• Для горизонтально-направленного (управляемого) бурения — могут бурить криволинейные проходы, обходить сложные участки и возможные препятствия. Именно такие установки составляют основу парка техники для ГНБ.

Шахтовые (колодезные) установки

Отдельно стоит выделить шахтовые буровые установки — небольшие механизмы, которые могут стартовать из совсем маленького котлована (колодца). Они получили широкое распространение в последние годы и применяются в самых стеснённых условиях.

Характеристики шахтовых установок:

• Тяговое усилие — обычно не более 100 кН (класс Мини)
• Диаметр расширения — до 250 мм
• Длина перехода — до 40–60 м

Где применяются: Подключение домов к газо- и водопроводу, телекоммуникациям, электросетям и канализации, пересечение улиц и небольших водоёмов. Идеальны для ситуаций, когда нужно быстрое, чистое, точное и экономически выгодное решение.

Ключевые технические характеристики

Помимо класса, при выборе установки ГНБ важно понимать и другие параметры.

Тяговое усилие

Это главная характеристика, определяющая, какой диаметр трубы сможет проложить установка и насколько твёрдую породу она сможет пробурить. Именно по тяговому усилию оборудование делится на классы. Чем выше усилие, тем больше диаметр и длиннее переход.

Для примера: мини установки позволяют прокладывать трубы диаметром до 300 мм, миди — до 800 мм, макси — до 2000 мм.

Крутящий момент

Вторая по значимости характеристика. Крутящий момент определяет способность установки вращать буровой инструмент в плотных и скальных грунтах. Чем выше момент, тем легче бурить в твёрдых породах.

Диапазоны крутящего момента по классам:

• Мини: 1–10 кН·м
• Миди: 10–30 кН·м
• Макси: 30–100 кН·м
• Мега: более 100 кН·м

Максимальная длина бурения и диаметр расширения

Эти параметры напрямую зависят от тягового усилия и крутящего момента. Чем мощнее установка, тем длиннее и шире может быть скважина.

Для трубы из полиэтилена действует простое правило: диаметр скважины должен превышать диаметр трубы в 1,2–1,5 раза (чем длиннее переход, тем больше коэффициент).

Другие важные параметры

• Мощность двигателя — влияет на производительность и расход топлива.
• Габаритные размеры и вес — определяют возможность транспортировки и работы в стеснённых условиях.
• Скорость подачи штанг — влияет на общую скорость работ.
• Ёмкость системы бурового раствора — для установок миди и выше критически важна.

Производители установок ГНБ: что сегодня на рынке

Рынок установок ГНБ в России за последние годы претерпел кардинальные изменения. Уход западных брендов и переформатирование поставок привели к тому, что сегодня почти 99% ввозимых в Россию установок ГНБ — китайского производства.

Китайские производители — лидеры рынка

По итогам 2023 года на российский рынок было ввезено 732 установки ГНБ. Тройка лидеров среди китайских брендов выглядит так:

1. Goodeng — 281 установка (~38% доли среди китайских брендов)
2. XCMG — 217 установок (~29%)
3. DDW — 165 установок (~22%)

Эти три бренда смогли выстроить каналы поставок, наладить пост-продажную поддержку и сформировать своё имя среди буровиков. При этом все китайские установки примерно одинаковы по техническому исполнению и рабочим характеристикам — различия чаще всего в качестве сборки и сервисе.

Европейские и американские производители

Хотя доля западных брендов на рынке новых установок резко сократилась, на вторичном рынке и в парках техники всё ещё много машин таких производителей, как:

• Vermeer (США) — признанный эталон качества
• Ditch Witch (США)
• Prime Drilling (Германия)
• Tracto-Technik (Германия)

Отечественные и белорусские производители

В России и Беларуси также есть производители установок ГНБ, например:

• «Святовит» (Беларусь) — выпускает установки УНБ 1550, УНБ 8000 и другие модели
• «Энерпром» (Россия)
• «Гидрофоб» (Россия)

Как выбрать установку ГНБ: краткий алгоритм

При выборе буровой установки учитывают четыре основных фактора:

1. Тип прокладываемых коммуникаций — диаметр трубы и материал.
2. Длину и диаметр трубопровода — чем больше эти параметры, тем мощнее нужна установка.
3. Инженерно-геологические условия — тип грунта (песок, глина, скала) напрямую влияет на требуемое усилие.
4. Условия работы — стеснённость городской застройки (требует мини установку), работа в поле (можно использовать более габаритную технику).

Пошаговый подход к выбору

Шаг 1: Определите максимальный диаметр трубы
Для ПЭ труб ориентируйтесь на таблицу соответствия класса и диаметра:

• До 300 мм → мини (до 100 кН)
• До 800 мм → миди (100–400 кН)
• До 1200 мм и более → макси (400–2500 кН)

Шаг 2: Оцените максимальную длину перехода
Если переход длиннее 250 м — мини установка не подойдёт даже при малом диаметре.

Шаг 3: Учтите грунт
В скальных грунтах нужно оборудование с высоким крутящим моментом и возможностью работы с ударным механизмом.

Шаг 4: Решите вопрос с мобильностью
Если вы работаете в основном в городе — выбирайте компактную самоходную установку на резиновых гусеницах. Если на трассах и крупных объектах — можно рассмотреть более мощную, но и более тяжёлую технику.

Шаг 5: Подумайте о бюджете
Новая китайская установка сегодня — самый доступный вариант. Б/у европейская или американская техника может быть интересна по цене, но требует тщательной проверки гидравлики, электроники и состояния штанг. Также есть проблемы с наличием запасных частей на европейскую или американскую технику на складах в России и их возросшей стоимостью.

Часто задаваемые вопросы (FAQ)

Вопрос 1: В чём разница между классами Мини, Миди, Макси и Мега?
Ответ: Основное отличие — в максимальном тяговом усилии. От него зависят диаметр и длина трубы, которую можно проложить. Мини — до 10 тонн (трубы до 300 мм), Миди — 10–40 тонн (до 800 мм), Макси — 40–255 тонн (до 1200 мм), Мега — более 255 тонн (до 1800 мм и более).

Вопрос 2: Какая установка ГНБ лучше — китайская или европейская?
Ответ: Сегодня на рынке новых установок доминирует Китай. Европейские и американские бренды представлены в основном на вторичном рынке. Китайские установки значительно дешевле и доступнее, но требуют тщательного контроля качества и наличия сервисной поддержки. Европейская техника считается более надёжной, но найти её новую сейчас сложно, и её стоимость значительно превышает аналогичную из Китая.

Вопрос 3: Можно ли использовать мини установку для прокладки канализации диаметром 400 мм?
Ответ: Нет, это превышает возможности класса Мини. Для трубы 400 мм нужна как минимум установка класса Миди (тяговое усилие не менее 15–20 тс). Использование недостаточно мощной установки приведёт к поломкам оборудования и срыву сроков.

Вопрос 4: Что важнее — тяговое усилие или крутящий момент?
Ответ: Оба параметра критичны. Тяговое усилие определяет, какую трубу и на какую длину можно протянуть. Крутящий момент определяет возможность бурения в плотных и скальных грунтах. Для работы в песке и суглинке достаточно среднего момента, для скалы нужен высокий.

Вопрос 5: Какой производитель установок ГНБ самый популярный в России?
Ответ: По данным импорта 2023 года, лидером по объёму поставок является китайский бренд Goodeng (281 установка), за ним следуют XCMG (217) и DDW (165). Это тройка лидеров, на которую приходится почти 90% всех китайских поставок.

Что делать после прочтения

Теперь вы разбираетесь в классификации установок ГНБ: знаете, чем отличаются классы Мини, Миди, Макси и Мега, понимаете, что такое тяговое усилие и крутящий момент, ориентируетесь в производителях и можете выбрать оборудование под свои задачи.

Если вы только присматриваетесь к покупке первой установки — имеет смысл начать с класса Мини: это самая востребованная категория для городских работ, и вложения окупаются быстрее всего.

Если вы подрядчик и хотите расширить парк техники — обращайте внимание на баланс цены, качества и доступности сервиса. Китайские бренды сегодня — это реалии рынка, и при грамотном подходе они могут быть очень эффективны.
