Буровые штанги для ГНБ: диаметры, длина, сталь, ресурс
Буровая штанга — это, пожалуй, самый массовый расходный элемент в методе ГНБ. Именно через неё передаётся крутящий момент и тяговое усилие от установки к буровой головке или расширителю. Именно штанги принимают на себя циклические нагрузки при бурении и расширении. И именно из-за поломки или износа штанг чаще всего случаются аварии на объекте.
В этой статье мы подробно разберём, какие бывают буровые штанги, чем отличаются по диаметру, длине, материалу, как правильно их выбирать под свою установку, на что смотреть при покупке б/у и как продлить ресурс.
Что такое буровая штанга и зачем она нужна

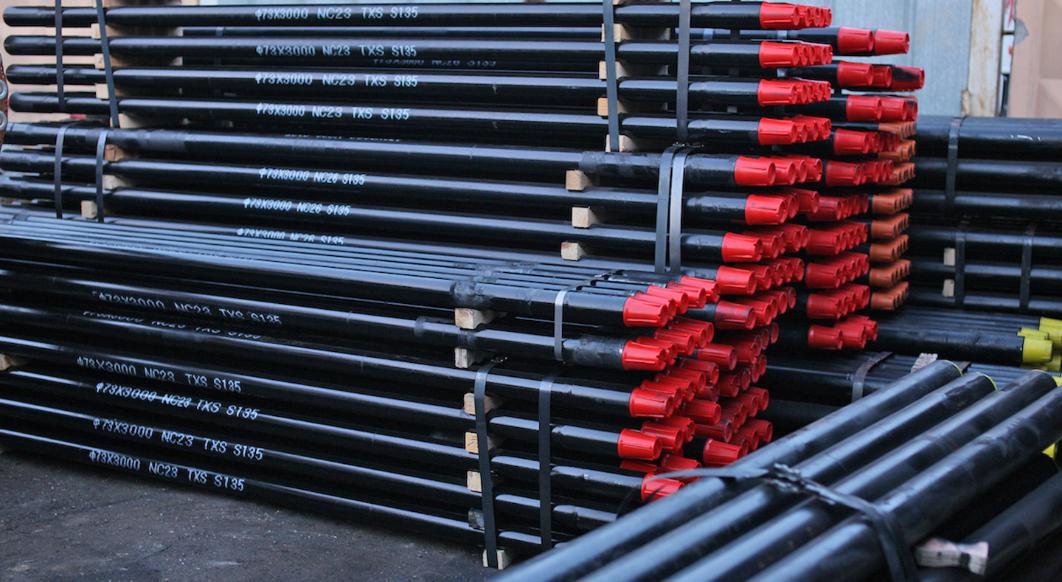

Буровая штанга — это полая стальная труба с резьбовыми соединениями на концах, через которую передаётся вращение и осевое усилие от бурового лафета к породоразрушающему инструменту. Одновременно по внутренней полости штанги под высоким давлением (до 100–150 бар) подаётся буровой раствор (вода + бентонит + полимеры).
Штанги соединяются последовательно по мере углубления скважины. Общая длина колонны штанг равна длине перехода. После завершения бурения штанги извлекаются (или остаются в грунте в некоторых технологиях, но для ГНБ — извлекаются).
Требования к буровым штангам:
- Высокая прочность на разрыв и кручение
- Устойчивость к знакопеременным нагрузкам (усталостная прочность)
- Коррозионная стойкость (постоянный контакт с буровым раствором)
- Точная геометрия резьбы для многократной сборки/разборки
Классификация буровых штанг по основным параметрам
1. Диаметр штанги
Диаметр штанги — один из ключевых параметров. Он определяет:
- Максимальный крутящий момент, который можно передать
- Максимальное тяговое усилие
- Допустимый радиус изгиба (чем толще штанга, тем больше радиус изгиба)
- Совместимость с буровой установкой (коннектор, тиски, кассета штанг)
Стандартный ряд наружных диаметров штанг для ГНБ (в мм): 48, 60, 63,5, 73, 76, 83, 89, 102, 114, 127, 133, 140.
| Диаметр, мм | Для каких установок (класс) | Типичный крутящий момент, Н·м | Типичное тяговое усилие, тс |
|---|---|---|---|
| 48–60 | Мини (до 10 тс) | 1000–3000 | до 10 |
| 63–76 | Мини/Миди (10–15 тс) | 3000–6000 | 10–20 |
| 73–89 | Миди (15–30 тс) | 6000–12000 | 20–40 |
| 89–114 | Миди/Макси (30–60 тс) | 12000–25000 | 40–80 |
| 114–140 | Макси (60–150 тс) | 25000–50000 | 80–150 |
Важно: диаметр штанги должен соответствовать коннектору буровой установки. Нельзя использовать штангу 89 мм в установке, рассчитанную на максимум 73 мм — не поместится в механизм подачи и вращения.
2. Длина штанги
Стандартные длины штанг (в метрах): 2, 3, 4,5, 6, 9, 12.
- Короткие штанги (2–3 м) — используются на мини-установках для работы в стеснённых условиях, где каждый метр рабочего хода лафета на счету. Меньше длина — чаще стыковка, но выше точность бурения на сложных траекториях.
- Средние (4,5–6 м) — самый популярный формат для миди-установок. Оптимальный баланс между скоростью стыковки и манёвренностью.
- Длинные (9–12 м) — применяются на макси-установках для бурения длинных переходов. Позволяют быстрее набирать длину скважины, но требуют большого рабочего котлована и высоких штанг-магазинов.
Как длина влияет на радиус изгиба: длинная штанга имеет больший минимальный радиус изгиба при том же диаметре. Это важно при проектировании криволинейных трасс.
3. Материал и термообработка
Современные буровые штанги изготавливаются из легированных сталей с последующей термообработкой. Основные марки:
| Марка стали | Аналог | Особенности | Ресурс (метров бурения) |
|---|---|---|---|
| 40Х | AISI 5140 | Базовая, используется в бюджетных штангах. | 1000–3000 |
| 40ХН | AISI 4340 | Повышенная прочность и усталостная характеристика. | 3000–6000 |
| 41Cr4 | AISI 5140 (улучшенный) | Европейский стандарт, хорошая вязкость. | 2000–5000 |
| 4140 / 4142 | AISI 4140 | Самая популярная сталь для качественных штанг. Отличное сочетание прочности и пластичности. | 5000–10000 |
| 4330V | AISI 4330V | Высокопрочная, для экстремальных нагрузок (скальные грунты, глубокое бурение). | 10000–15000 |
Термообработка: закалка + высокий отпуск (называется «улучшение»). Твёрдость по Роквеллу обычно HRC 28–34. Слишком мягкая сталь (HRC < 25) быстро изнашивается в резьбе. Слишком твёрдая (HRC > 40) — хрупкая, ломается при изгибе.
4. Тип резьбового соединения
Резьба на штангах может быть двух типов:
- Конусная резьба (например, J55, 2 3/8" API Reg) — классика для мини и части миди. Самоуплотняется при затяжке, но требует точного момента затяжки.
- Параллельная (трапецеидальная) резьба (например, 2 3/8", 3 1/2", 4 1/2") — чаще используется на мощных установках. Более надёжна при высоких крутящих моментах, требует уплотнительных колец.
Типы концов штанг:
- PIN (папа) — наружная резьба
- BOX (мама) — внутренняя резьба
Обычно штанга имеет на одном конце PIN, на другом BOX. Это позволяет соединять их последовательно.
Как совместимость штанги с установкой влияет на работу
Главное правило: штанга должна быть рассчитана на максимальные параметры установки, а не наоборот. Если установка выдаёт крутящий момент 10 000 Н·м, а штанга рассчитана на 6 000 Н·м — резьба сорвётся или штанга скрутится.
Что нужно проверить при подборе штанг:
- Диаметр хвостовика штанги должен соответствовать коннектору буровой установки.
- Тип резьбы — должен быть одинаковым на штанге и на переходниках к буровому инструменту.
- Материал и термообработка — для тяжёлых условий (скала, большие диаметры) нужна сталь 4140 или выше.
- Длина штанги — должна позволять полноценно использовать ход лафета (не обязательно максимальную длину, но удобную).
Ресурс штанг — понятие условное. Производители заявляют 5000–10000 метров бурения, но реальный ресурс зависит от:
- Типа грунта (в скале расход выше)
- Соблюдения момента затяжки (недотяг = разбалтывание резьбы, перетяг = срыв)
- Качества промывки (если шлам остаётся в резьбе — абразивный износ)
- Квалификации оператора
Признаки износа штанги:
- Люфт в резьбовом соединении
- Видимый износ или смятие резьбы
- Изгиб штанги (проверять на ровной поверхности)
- Трещины в районе сварного шва (для штанг с приварными замками — дешёвый вариант)
Штанги б/у: на что обратить внимание
Покупка буровых штанг б/у — распространённая практика. Качественные штанги из стали 4140 могут пережить несколько владельцев. Но нужно внимательно проверять:
| Что проверять | Как проверять | Брак |
|---|---|---|
| Прямолинейность | Прокатить по ровной поверхности или станине | Зазор более 1–2 мм на 1 м |
| Состояние резьбы | Визуально, попробовать накрутить эталонный ниппель | Смятые витки, коррозия, задиры |
| Деформация тела штанги | Внешний осмотр, магнитный контроль (по возможности) | Вмятины, риски, глубокие царапины |
| Остаточная толщина стенки | Штангенциркуль в нескольких местах | Уменьшение более чем на 10–15% |
| Сварные швы (у дешёвых штанг) | Визуально, капиллярный контроль | Трещины, непровары |
Цена б/у штанги обычно составляет 30–60% от цены новой, в зависимости от остаточного ресурса.
Часто задаваемые вопросы (FAQ)
Вопрос 1: Какой диаметр штанги самый ходовой?
Ответ: Для мини-установок (до 10 тс) — 48–60 мм. Для миди (10–40 тс) — 73–89 мм. Для макси (более 40 тс) — 102–114 мм. Самый массовый сегмент — 73 мм для установок 20–30 тс.
Вопрос 2: Можно ли использовать штанги от одного производителя на установке другого?
Ответ: Да, если совпадают диаметр хвостовика и тип резьбы. Часто используются переходники. Но лучше использовать штанги, рекомендованные производителем установки, чтобы гарантировать ресурс.
Вопрос 3: Какая сталь лучше — 40ХН или 4140?
Ответ: 4140 — это международный стандарт для качественных штанг. 40ХН — отечественный аналог, немного уступает по усталостной прочности, но при хорошей термообработке тоже достойный вариант.
Вопрос 4: Как часто нужно менять штанги?
Ответ: Ориентировочно после 5000–8000 метров бурения в нормальных грунтах. В скале — 2000–3000 метров. Но главное — не наработка, а состояние резьбы и прямолинейности. Проверять каждые 1000 метров или после каждой сложной проходки.
Вопрос 5: Почему штанги гнутся?
Ответ: Причины: превышение минимального радиуса изгиба (слишком крутая траектория), большое боковое усилие при искривлении скважины, дефект самой штанги, удар о препятствие. Для предотвращения — проектировать плавные трассы и использовать штанги с запасом по прочности.
Вопрос 6: Что такое стартовая штанга и чем она отличается от обычной?
Ответ: Стартовая штанга — это первая штанга, которая соединяется с буровой головкой. Она имеет специальный переходник (обычно PIN-серьга) для крепления головки. У обычной штанги на обоих концах PIN и BOX.
Что делать после прочтения
Теперь вы знаете, что буровые штанги различаются по диаметру, длине, материалу и типу резьбы. Вы понимаете, как подобрать штангу под свою установку и грунт, как проверить б/у штанги и когда их пора менять.
Если вы только формируете парк штанг — берите средний ходовой диаметр (73 или 89 мм) из стали 4140. Это окупится снижением аварийности.
Если вы уже работаете — регулярно проверяйте состояние резьбы и прямолинейность. Одна кривая или с повреждённой резьбой штанга может испортить весь комплект.
