Локационная система для ГНБ: как зонд и локатор определяют положение головки

Представьте: вы бурите скважину под землёй на глубине 5 метров. Вы не видите, куда идёт головка. Как узнать, не ушла ли она в сторону? Не слишком ли глубоко зарылась? Не пора ли корректировать траекторию, чтобы обойти старый кабель? Ответ — локационная система.

Локация в ГНБ — это «глаза» оператора под землёй. Без неё управляемое бурение невозможно. В этой статье мы разберём, как устроена локационная система, как работают зонд и локатор, какие бывают типы зондов, как выбирать частоту и что делать при помехах.

Зачем нужна локационная система при ГНБ

Метод ГНБ расшифровывается как горизонтально-направленное бурение именно потому, что траекторию скважины можно менять. Но чтобы менять, нужно знать текущее положение буровой головки. Это и даёт локация.

Что измеряет локационная система в реальном времени:

• Глубину залегания головки (расстояние от поверхности до оси зонда)
• Угол наклона (питч) — насколько головка наклонена вверх или вниз
• Азимут (направление в плане) — куда повёрнут скос буровой головки
• Температуру зонда (перегрев — признак неисправности или трения)
• Напряжение батареи зонда

Без локации: вы бурите вслепую, рискуете наткнуться на другие коммуникации, не выйти в приёмный котлован или даже повредить существующие сети.

Устройство локационной системы: три основных компонента

1. Зонд (передатчик)

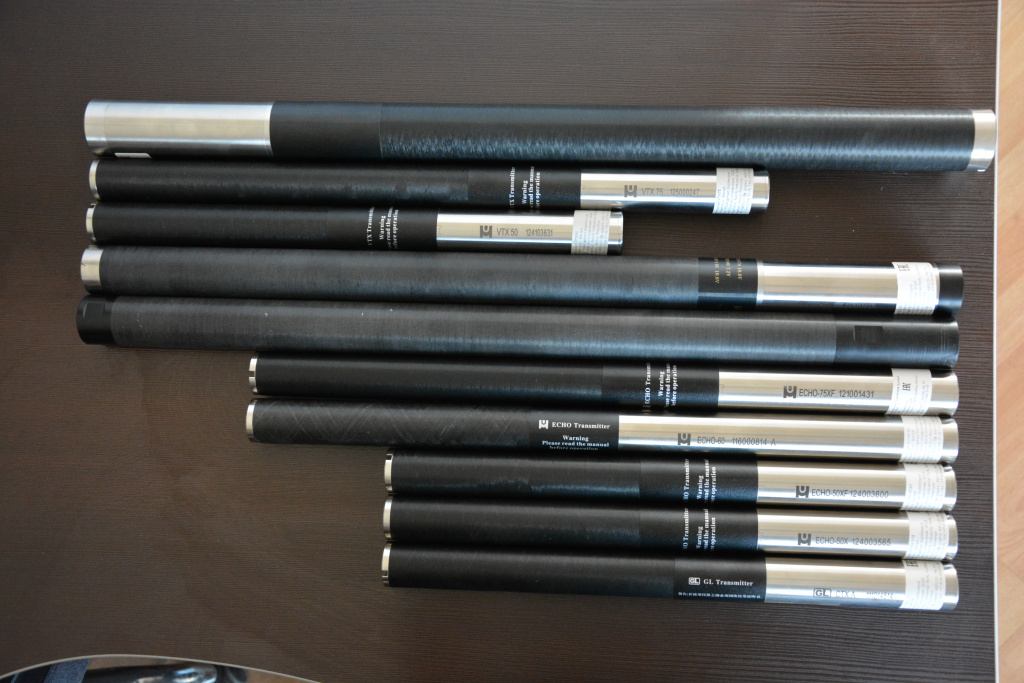

Зонд — это герметичный цилиндрический модуль, который помещается внутрь буровой головки (или сразу за ней, в специальном корпусе). Он содержит:

• Излучающую катушку — создаёт низкочастотное электромагнитное поле (обычно 30–500 кГц)
• Датчики — акселерометр (измеряет угол наклона), магнитометр (измеряет азимут по магнитному полю Земли), термодатчик (отражает температуру зонда для предотвращения перегрева)
• Микроконтроллер — обрабатывает данные и кодирует их в сигнал
• Батарейный отсек — питание от литиевых батарей (ER, UM, или аккумуляторы)

Ключевые характеристики зонда:
Рабочая частота — от 1 до 500 кГц (чем ниже частота, тем больше глубина, но ниже устойчивость к помехам)
Максимальная глубина — от 15 до 50 м и более (зависит от частоты, грунта, уровня помех)
Диаметр — под размер буровой головки (обычно 25–32 мм для мини, до 45 мм для миди и макси)
Тип батарей — одноразовые литиевые (ER261020, ER26500) или перезаряжаемые литиевые (UM18650, UM26650)

2. Локатор (приёмник)

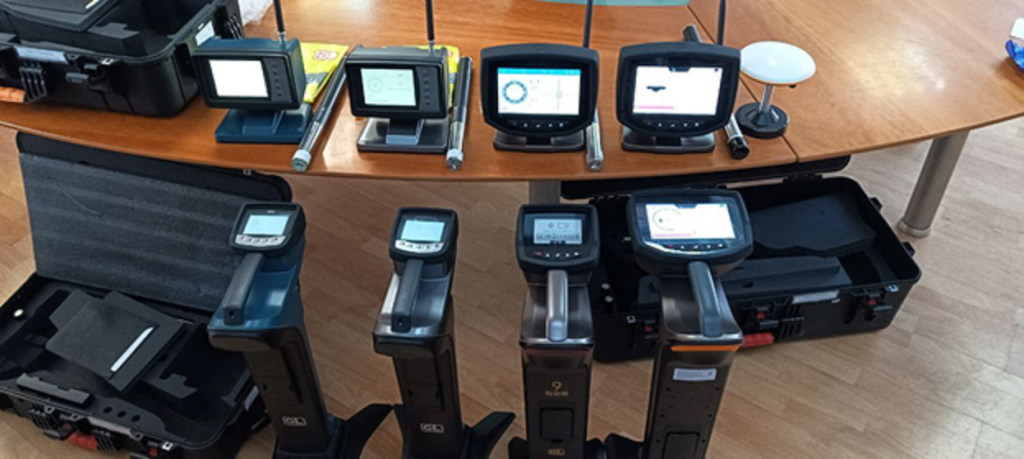

Локатор — это переносное устройство, которое оператор держит в руках или ставит на поверхность. Оно содержит:

• Приёмную антенну — чувствительную катушку, настроенную на частоту зонда
• Процессор — вычисляет расстояние до зонда по силе сигнала

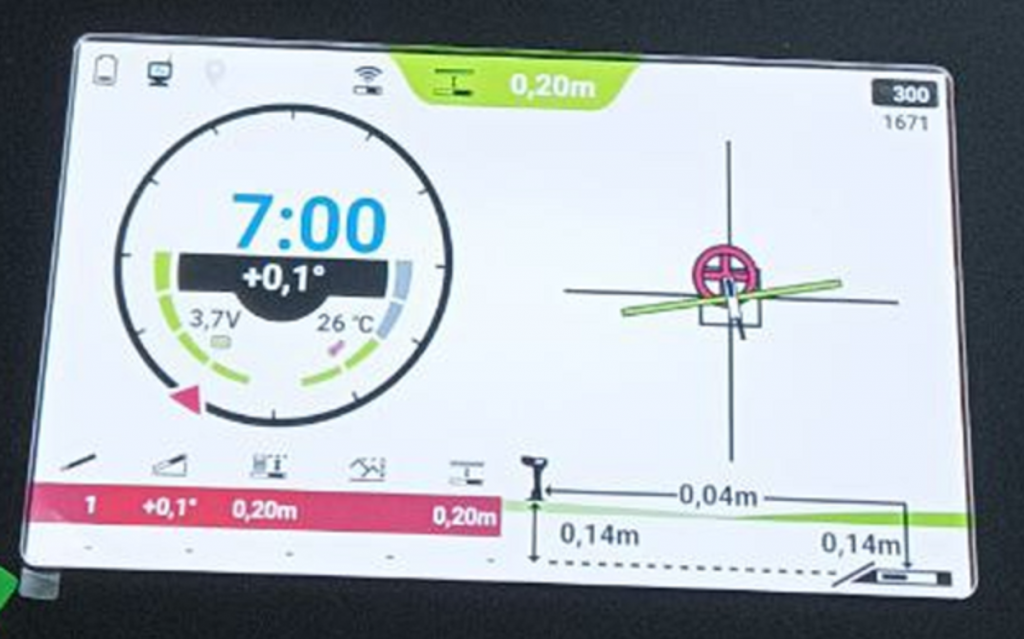

• Дисплей — показывает глубину, углы, азимут, температуру, напряжение батареи
• Элементы управления — кнопки для выбора частоты, режимов, калибровки

Как локатор определяет глубину:
Измеряется напряжённость поля в двух или трёх точках (например, прямо над зондом и на известном смещении). По разнице сигнала вычисляется расстояние. Чем точнее замер, тем выше точность (обычно ±3–5% от глубины).

Дополнительные возможности локатора:

• Графический профиль — отображение траектории в реальном времени
• Запись трассы — сохранение параметров каждого кадра
• Передача на пульт буровой установки (по проводу или радиоканалу)

3. Дисплей в кабине оператора (опционально)

На крупных установках данные с локатора могут дублироваться на дисплей в кабине, чтобы оператор буровой установки видел траекторию, не отвлекаясь на команды локаторщика. Это ускоряет работу.

Принцип работы: как зонд и локатор «видят» друг друга

1. Зонд создаёт электромагнитное поле с частотой, заданной оператором (например, 30 кГц). Поле имеет форму тора («бублика») с осью вдоль оси зонда.
2. Локатор измеряет напряжённость поля в разных точках и определяет:
   • Минимум сигнала — прямо над осью зонда (глубина измеряется по кривой поля)
   • Максимум сигнала — когда антенна перпендикулярна оси зонда
3. По соотношению сигналов вычисляются:
   • Глубина (расстояние до зонда)
   • Угол наклона (из акселерометра зонда)
   • Азимут (из магнитометра зонда + пеленгация по полю)
4. Зонд также передаёт температуру и напряжение батареи в кодированном виде.
5. Оператор видит на экране все параметры и корректирует траекторию: если глубина меньше проектной — приподнять головку (уменьшить угол наклона), если ушла вправо — повернуть скос влево и подать без вращения.

Типы зондов: частота, дальность, батарейки

Существует множество моделей зондов (например, серии Echo, VTX, CTX от разных производителей). Условно их можно разделить по частоте и назначению.

Типы батарей для зондов:

• ER (литий-тионилхлорид) — одноразовые, высокое напряжение (3,6 В), большая ёмкость, работают при −40..+85°C. Примеры: ER261020, ER26500.
• UM (литий-ионные перезаряжаемые) — 18650, 21700, 26650. Требуют зарядки, дешевле в эксплуатации, но чувствительны к перегреву.
• Аккумуляторные сборки — поставляются с некоторыми системами (например, с зондами VTX).

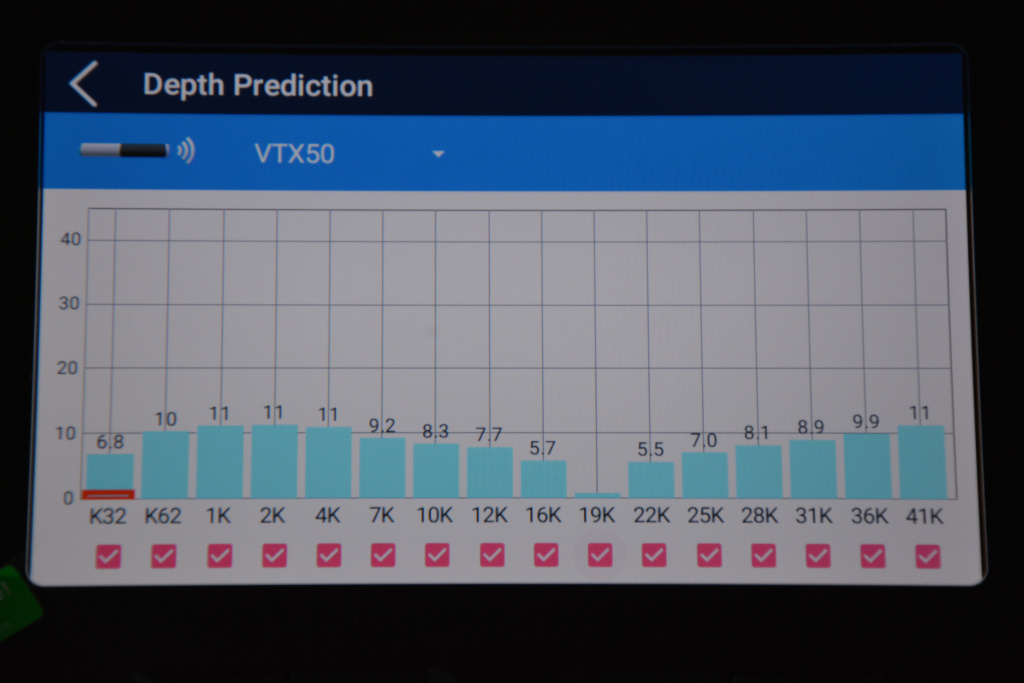

Частоты и помехи: как выбрать правильную частоту

Главная проблема локации — помехи. Их источники:

• Линии электропередачи (50 Гц и гармоники)
• Кабели под напряжением
• Металлические трубы (переизлучают сигнал)
• Другие буровые установки поблизости
• Радиостанции, вышки сотовой связи

Правило выбора частоты:

• Низкая частота (1–30 кГц) — проходит сквозь землю дальше, но подвержена промышленным помехам (50 Гц). Хороша для глубокого бурения вдали от ЛЭП.
• Средняя частота (30–150 кГц) — компромисс. Используется в большинстве городских работ.
• Высокая частота (200–500 кГц) — мало подвержена низкочастотным помехам, но быстро затухает в грунте. Для малых глубин и при сильных наводках от ЛЭП.

Как бороться с помехами:

• Переключить зонд на другую частоту (если система многочастотная)
• Использовать режим фильтрации помех в локаторе
• Поднять локатор выше над землёй (на 20–30 см), чтобы отстроиться от поверхностных наводок
• Применить зонд с проводной связью по штангам (walk-over не нужен)

Часто задаваемые вопросы (FAQ)

Вопрос 1: Что такое «walk-over» локация?
Ответ: Это стандартный режим, при котором оператор с локатором идёт над трассой следом за буровой головкой. Он непрерывно замеряет положение и корректирует бурение. Требует открытой поверхности (не под асфальтом, но современные локаторы видят через асфальт до 1 м, через грунт — до 30–50 м).

Вопрос 2: Можно ли использовать локацию без открытой поверхности (под зданием, под рекой)?
Ответ: Да, но нужны дополнительные методы: либо зонд с проводной связью (данные идут по штангам), либо реперные точки с известными координатами, либо вторичная локация с берега. Под водой радиосигнал сильно затухает, поэтому подводное бурение ведут по инерции, с периодической проверкой в точках выхода на берег.

Вопрос 3: Как часто нужно менять батарейки в зонде?
Ответ: Зависит от типа и режима работы. Одноразовые литиевые (ER) работают 40–80 часов непрерывной передачи. Перезаряжаемые UM18650 — 8–20 часов. Рекомендуется менять батарейки перед каждым серьёзным переходом или иметь запасной зонд.

Вопрос 4: Почему зонд показывает разную глубину при одних и тех же замерах?
Ответ: Причины: помехи (ЛЭП, металл), некалиброванный локатор, разряженная батарея зонда, неправильная ориентация локатора (антенна должна быть перпендикулярна оси зонда), наличие нескольких источников поля (например, за счёт переотражений от стальной трубы).

Вопрос 5: Что такое «температура зонда» и почему она важна?
Ответ: При трении и высоком крутящем моменте зонд может перегреваться. Критическая температура — обычно +70..+85°C. При превышении зонд выключается или начинает ошибаться. Нужно снизить нагрузку (уменьшить подачу, увеличить промывку). Постоянно высокие температуры — признак неисправности подшипников или заклинивания.

Что делать после прочтения

Теперь вы понимаете, как работает локационная система ГНБ: зонд под землёй создаёт поле, локатор на поверхности его ловит и вычисляет глубину, угол и азимут. Вы знаете, что частота влияет на глубину и помехоустойчивость, а батарейки нужно контролировать.

Совет: при выборе локационной системы обращайте внимание на:

• Максимальную глубину (с запасом под ваши задачи)
• Диапазон частот (чем больше, тем легче бороться с помехами)
• Наличие дисплея в кабине (для оператора буровой)
• Доступность батарей и запасных зондов

Если вы только начинаете работать с ГНБ — возьмите локационную систему с возможностью тренировки на поверхности (режим симуляции) и с простым меню.
