Что такое ГНБ: расшифровка, суть метода и где применяется
Вы когда-нибудь видели, как копают траншею под трубу посреди города? Перекрыто движение, гора грунта, потом неделями укладывают асфальт. А теперь представьте: нужно проложить газопровод под оживлённой трассой или водопровод под рекой. Копать траншею — значит остановить движение, разрушить природу, потратить кучу денег.
Именно здесь на помощь приходит ГНБ — технология, которая позволяет «прошить» землю изогнутой скважиной, не трогая поверхность. Без раскопок, без пробок, с точностью до сантиметра.
В этой статье мы разберём, что скрывается за аббревиатурой ГНБ, как устроен процесс бурения, из каких этапов он состоит, где применяется и почему этот метод стал стандартом для прокладки коммуникаций.
Что такое ГНБ простыми словами
ГНБ — это бестраншейный способ прокладки подземных труб и кабелей. Буровая установка стоит на поверхности, бурит скважину по рассчитанной траектории, расширяет её и затягивает внутрь трубу. Всё — без единой открытой траншеи.
Простыми словами: это как подземный крот, который управляется с экрана. Оператор видит на локаторе, где находится буровая головка, и может обходить другие коммуникации — газовые трубы, кабели, фундаменты.
Расшифровка аббревиатуры ГНБ
ГНБ расшифровывается как горизонтально-направленное бурение.
Каждое слово имеет значение:
- Горизонтальное — скважина бурится не вертикально вниз, а параллельно поверхности (или под небольшим углом).
- Направленное — траекторию можно менять в процессе бурения: уходить вниз, выравниваться, подниматься.
- Бурение — разрушение грунта с помощью специального инструмента.
В английском варианте используется аббревиатура HDD (Horizontal Directional Drilling).
Важно: ГНБ — не просто «прокол». При проколе ты не управляешь траекторией, а при ГНБ — управляешь. Это главное отличие.
Суть метода ГНБ (принцип работы)
Метод основан на трёх китах:
- Управляемость — буровая головка оснащена зондом, который передаёт на локатор глубину, угол наклона, ориентацию. Оператор видит всё в реальном времени и может корректировать направление.
- Поэтапность — скважина делается не за один проход, а в несколько стадий: сначала тонкая пилотная, потом расширение до нужного диаметра, потом протяжка трубы.
- Бентонитовый раствор — под давлением через штанги подаётся глинистый раствор. Он смазывает и охлаждает буровой инструмент, выносит выбуренную породу на поверхность, укрепляет стенки скважины, чтобы она не обвалилась.
Основные этапы технологии ГНБ
Технология ГНБ состоит из четырёх обязательных этапов. Рассмотрим их по порядку.
Этап 1. Бурение пилотной скважины

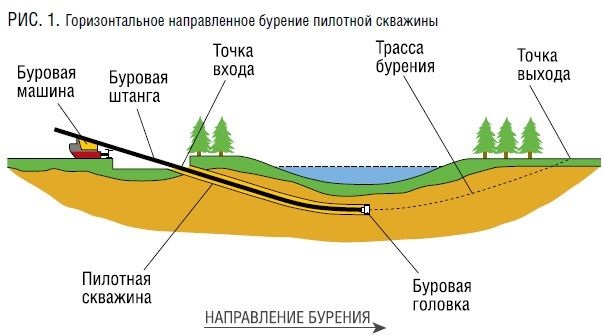

Установка бурит скважину малого диаметра (обычно 80–120 мм) по проектной траектории. Оператор контролирует положение головки с помощью локационной системы. В конце пилотная головка выходит на поверхность в заданной точке — в приёмном котловане.
Этап 2. Расширение скважины
На место буровой головки накручивают расширитель (диаметром больше, чем труба) и протягивают его обратно. Часто требуется несколько проходов с расширителями разного диаметра — от меньшего к большему. Типичное правило: финальный расширитель в 1,2–1,5 раза больше внешнего диаметра трубы.
Этап 3. Протяжка трубопровода
Когда скважина готова, вместо расширителя через вертлюг крепят трубу (плеть). Установка протягивает трубу внутрь скважины. Важно: труба не рвётся, не скручивается, потому что вертлюг снимает крутящий момент, а бентонитовый раствор снижает трение.
Этап 4. Завершение работ
Демонтируют оборудование, заделывают котлованы (рабочий и приёмный), восстанавливают благоустройство. При необходимости проводят испытания трубопровода.
Где применяется метод ГНБ
Спектр применения очень широк. Перечислим основные случаи.
| Коммуникация | Что прокладывают | Особенности |
|---|---|---|
| Водопровод | ПЭ 100, ПНД, сталь | Напорные трубы, допустим изгиб по радиусу |
| Канализация | ПЭ, ПНД, чугун | Самотечные трубы — критичен уклон |
| Газопровод | Сталь в ПЭ футляре | Нормативы Ростехнадзора, контроль изоляции |
| ВОЛС (оптоволокно) | Оптический кабель | Ограничение по натяжению (обычно до 2–3 кН) |
| Силовой кабель | Кабели 10 кВ, 110 кВ | Защитные трубы, контроль перегибов |
| Футляры под дорогами | Стальная гильза | Для последующей прокладки открытым способом |
Преимущества ГНБ перед траншейным методом
Давайте сравним наглядно.
| Параметр | Траншейный метод | ГНБ |
|---|---|---|
| Разрушение дорог | Полное | Нет |
| Перекрытие движения | Да (часто на недели) | Нет (работа с обочины) |
| Восстановление благоустройства | Асфальт, газон, бордюры | Только котлованы (2–4 м²) |
| Влияние на природу | Вырубка деревьев, размыв грунта | Минимальное |
| Сроки на 100 м перехода | 3–5 дней | 1–2 дня |
| Необходимость обхода препятствий | Вынос коммуникаций | Обход по дуге |
Главный плюс ГНБ — вы не трогаете то, что над землёй. Дорога едет, люди ходят, магазины работают. А под ними уже лежит новая труба.
Ограничения метода ГНБ (минусы)
Ничего идеального не бывает. У ГНБ есть свои ограничения:
- Нельзя сделать идеально прямую самотечную канализацию — метод даёт погрешность по глубине 1–3 см на 100 м. Для напорных труб это неважно, для самотека — критично на длинных переходах.
- Требуется обученный персонал — оператор должен понимать локацию, бентонит, грунты.
- Не для всех грунтов подходит — очень крупные валуны, скала с трещинами, текучие плывуны могут остановить бурение.
- Дорогое оборудование — цена новой установки от 3–4 млн рублей за мини-ГНБ.
Но на 95% городских и линейных объектов эти ограничения не мешают.
Часто задаваемые вопросы (FAQ)
Вопрос 1: ГНБ и ННБ — это одно и то же?
Не совсем. ННБ — это наклонно-направленное бурение (часто используется в нефтегазовой отрасли для вертикальных скважин с отклонением). В гражданском строительстве под ГНБ обычно понимают именно горизонтальное бурение с малых котлованов.
Вопрос 2: Какую трубу лучше использовать для ГНБ?
Чаще всего — ПЭ 100 (полиэтилен низкого давления) SDR 11 или SDR 17. Для газопровода — сталь в защитном футляре. Для канализации на коротких переходах — чугун или ПНД.
Вопрос 3: На какую глубину можно бурить методом ГНБ?
Обычно от 1,5 до 10 метров. Технически можно и глубже (до 30–40 м), но резко растёт сложность локации и риск.
Вопрос 4: Какой максимальный диаметр трубы для ГНБ?
Мини-установки (до 10 тс) — до 225 мм. Миди-установки (до 40 тс) — до 630 мм. Макси-установки (до 100+ тс) — до 1200 мм и более.
Вопрос 5: Нужно ли получать разрешение на ГНБ?
Да. Пересечение дорог, коммуникаций, попадание в охранные зоны — обязательно согласование с владельцами сетей и ГИБДД. Кроме того, проект производства работ (ППР) и наряд-допуск.
Что делать после прочтения
Теперь вы знаете, что ГНБ — это не магия, а проверенная технология бестраншейной прокладки. Вы понимаете, как она работает, из каких этапов состоит, где применяется, а где нет. И главное — вы можете отличить ГНБ от простого прокола.
Если вы подрядчик и ищете, как проложить трубу без вскрытия дорог, или просто хотите понять, что вам предлагают строители — вы уже вооружены базой.
