Установка для ГНБ

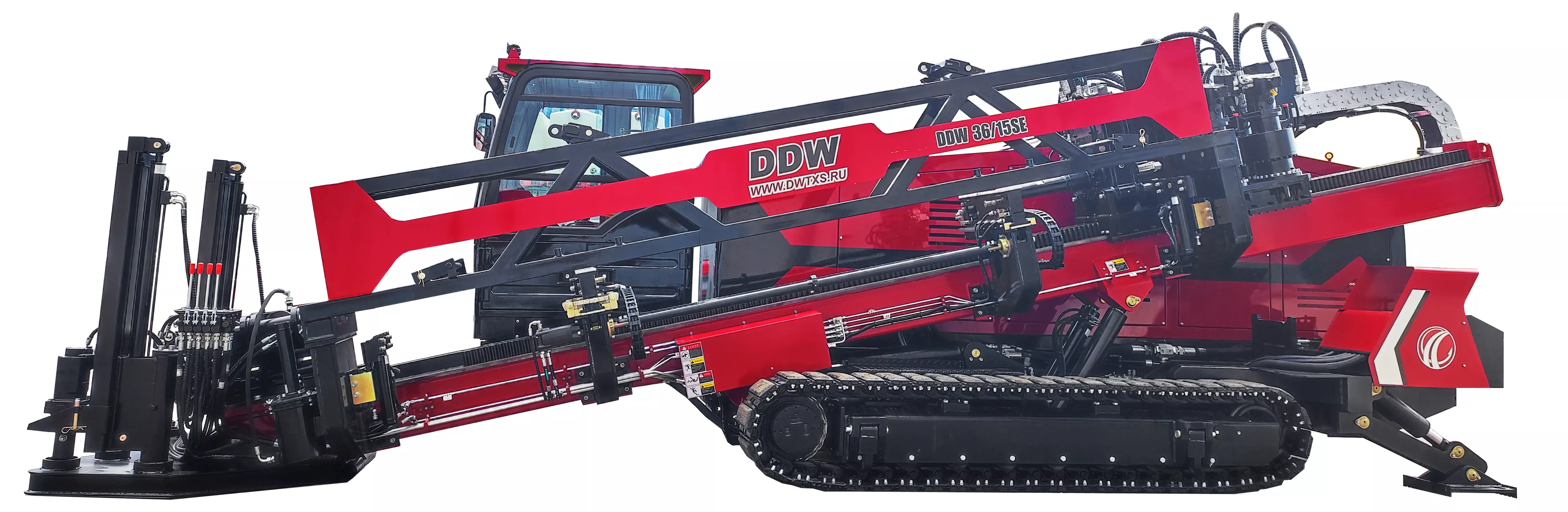

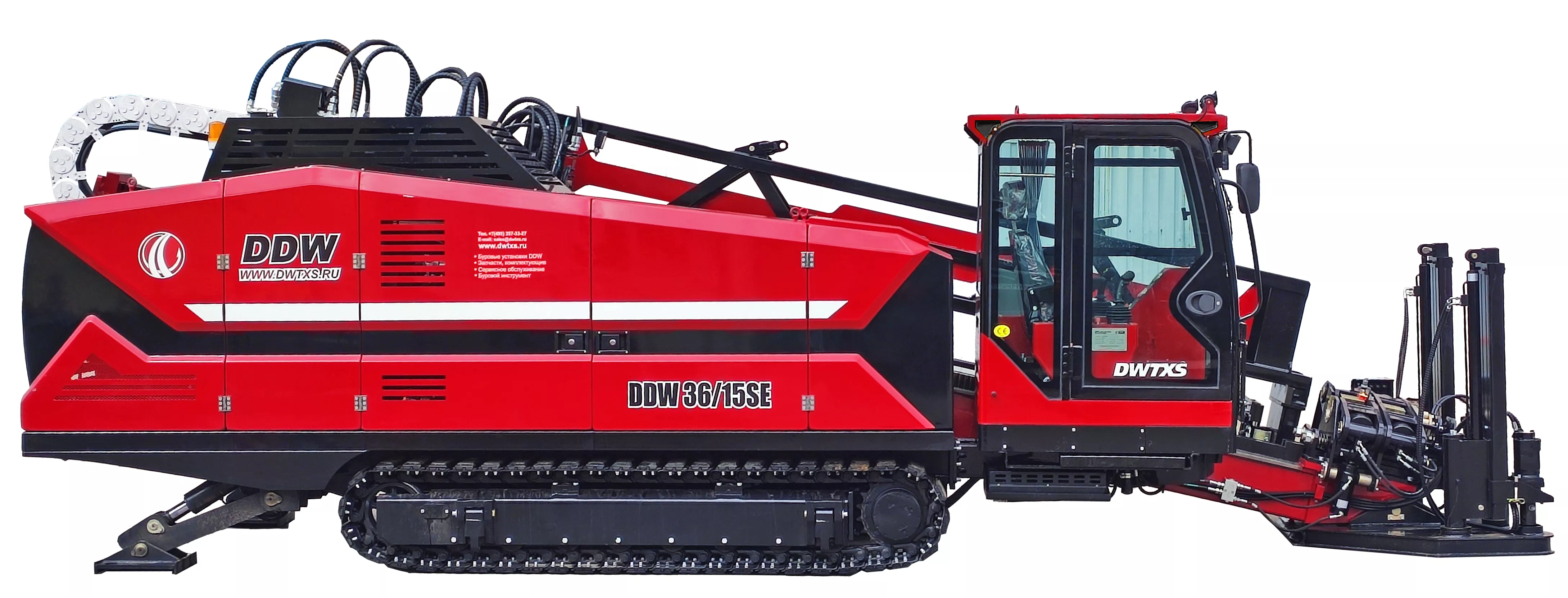

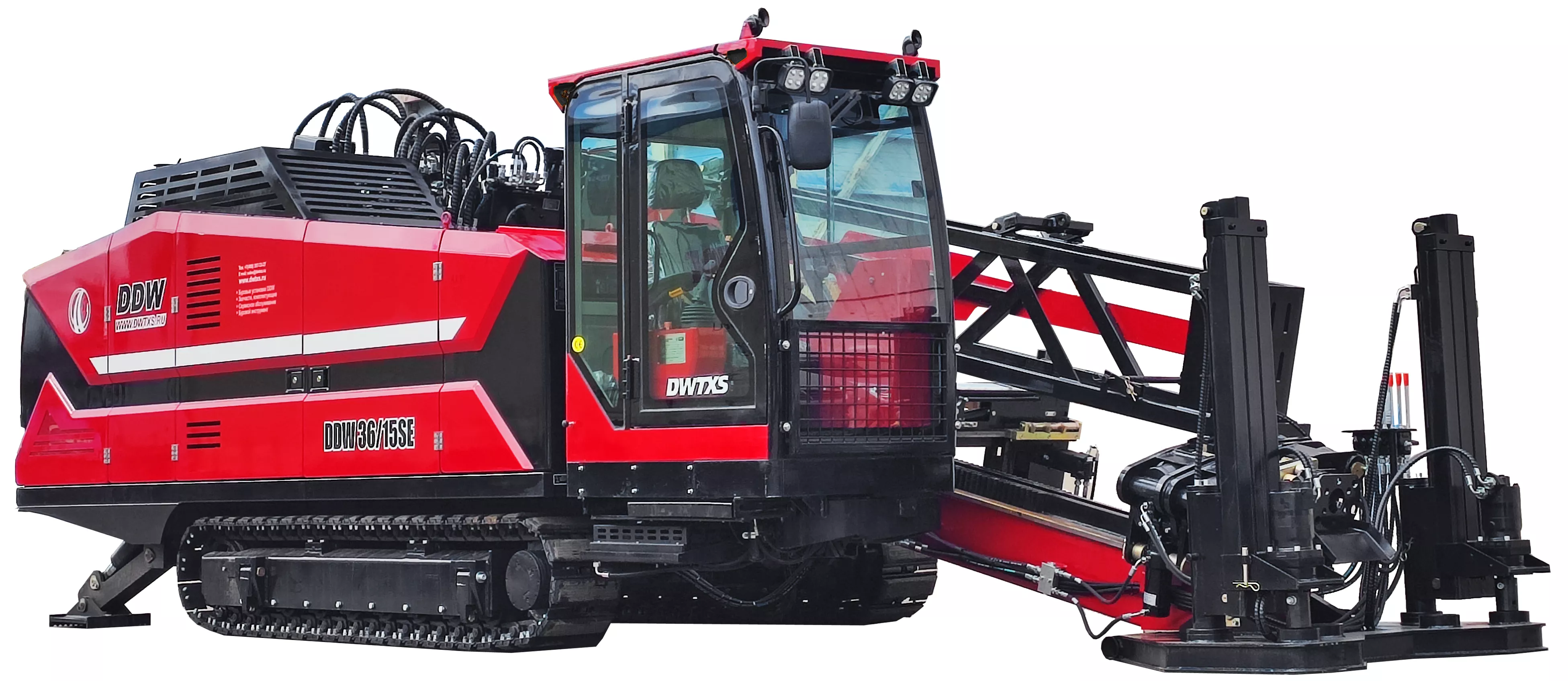

DDW 36/15 SE LONG от DW/TXS (Ditch Witch/TuXingSun) - инновационная модель, разработанная на базе
DDW 36/15 SE, основными отличиями которой являются штанги увеличенного размера, а так же возможность на стадии оформления заказа выбрать комплектацию установки с тяговым усилием 72 тонны.
Установка
DDW 36/15 SE LONG оснащена поворотной кабиной оператора, обеспечивающей комфортные условия работы в любое время года. Она оборудована системой кондиционирования и отопителем, эргономичным креслом с подлокотниками и подголовником, а также стеклоочистителем с омывателем для оптимальной видимости.
Силовая и гидравлическая система включает дизельный двигатель
Cummins, гидромоторы вращения
Poclain, гидромоторы хода
Xintian, а также аксиально-поршневой гидромотор тяги
Shanghai Electric с редуктором
INI. Насосы вращения
Sauer Danfoss, тяги и вспомогательные насосы
Permco вместе с буровым насосом
Daxiang обеспечивают высокую производительность. Установка поддерживает
3 скорости вращения и 3 скорости тяги, с возможностью увеличения тягового усилия до 72 тонн при индивидуальном запросе.
Система подачи бурового раствора характеризуется увеличенным
объемом подачи до 600 л/мин и повышенной
скоростью вращения до 194 об/мин. Бентонитовый насос оснащен промывочным баком для работы в зимних условиях, гидрозатвором магистрали с управлением из кабины, а также закрыт корпусом с обогревом от двигателя. Регулировка скорости подачи раствора осуществляется оператором через гидравлический клапан.
Кассета рассчитана
на 28 штанг длиной 4,5 метра. Система контроля процесса бурения включает
датчик момента стыка штанг на гидротисках, которые расположены под наклоном для улучшения обзора из кабины оператора, и
датчик ограничения хода каретки, для предотвращения поломки лап штангоподатчика. Для достижения большего угла входа штанг, буровой лафет оснащен тремя гидроцилиндрами в вертикальной и горизонтальной плоскостях. Гусеницы из металлических траков оснащены резиновыми вставками, обеспечивающие улучшенное сцепление с грунтом и защиту покрытий. Дополнительное оснащение: промывочный пистолет с гидрошлангом и БРС, многофункциональные джойстики управления, выносной пульт управления движением и система автоматической смазки штанг.
Данная конфигурация обеспечивает высокую производительность и надежность в различных условиях эксплуатации. В основе установки — технологии американского бренда Ditch Witch, доработанные с учетом опыта российских буровиков. Высокое качество сборки и компонентов подтверждается расширенной гарантией 2 года, либо 2000 мото-часов.
Технические возможности прокладки трубопровода:
|
Диаметр трубы, мм
|
Ø110
|
Ø160
|
Ø225
|
Ø315
|
Ø400
|
Ø500
|
Ø630
|
Ø700
|
Ø800
|
|
Длина прокладки трубопровода, м
|
600
|
550
|
500
|
450
|
400
|
300
|
200
|
150
|
90
|
